GYXTW

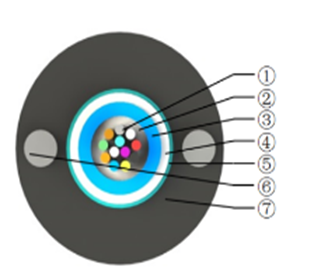

Центральный трубчатый легкобронированный оптический кабель (GYXTW) представляет собой одномодовое или многомодовое оптическое волокно длиной 250 мкм, вставленное в центральную трубку из высокомодульного материала, а трубка заполнена водонепроницаемыми составами.Внешняя оболочка кабеля изготовлена из полиэтилена (PE) или огнестойкого полиэтилена (FRPE), а между внешней оболочкой и внутренней оболочкой устанавливается стальная лента с пластиковым покрытием (PSP) для предотвращения проникновения влаги в кабель.Две стальные проволоки устанавливаются в нижней части кабеля для упрочнения.Эта конструкция кабеля обладает чрезвычайно высокой прочностью на растяжение, что удобно для подвески на опорах, и может использоваться для прокладки кабелей в воздухе и в земле.
| Модель оптического кабеля | Количество оптических волокон | Эталонный вес оптического кабеля (кг/км) | Допустимое растягивающее усилие (N) | Допустимое усилие сплющивания (Н/100 мм) | Радиус изгиба (мм) |
|---|---|---|---|---|---|
| GYXS/GYXTW-2 ~12Xn | 2~12 | 82 | 600/1500 | 300/1000 | 10D/20D |
| GYXS/GYXTW-14 ~ 24Xn | 14~24 | 127 | 600/1500 | 300/1000 | 10D/20D |
| GYXS/GYXTW-2 ~12Xn | 2~12 | 124 | 1000/3000 | 300/1000 | 10D/20D |
| GYXS/GYXTW-14 ~ 24Xn | 14~24 | 147 | 1000/3000 | 300/1000 | 10D/20D |
| Тип волокна | Затухание @850 нм | Затухание @1300 нм | Затухание @1310 нм | Затухание @1550 нм | Пропускная способность @850 нм | Пропускная способность @1300 нм | Числовая апертура | Длина волны отсечки оптического кабеля |
|---|---|---|---|---|---|---|---|---|
| G.652 | --- | --- | ≤0,36 дБ/км | ≤0,22 дБ/км | --- | --- | --- | ≤1260 нм |
| G.655 | --- | --- | ≤0,40 дБ/км | ≤0,23 дБ/км | --- | --- | --- | ≤1450 нм |
| 50/125 мкм | ≤3,3дБ/км | ≤1,2дБ/км | --- | --- | ≥500 МГц · км | ≥500 МГц · км | 0.200±0.015 NA | --- |
| 62,5/125 мкм | ≤3,5дБ/км | ≤1,2дБ/км | --- | --- | ≥200 МГц · км | ≥500 МГц · км | 0.275±0.015 NA | --- |
