Gytza
Огнестойкий оптический кабель со свободной трубкой и водоблокирующей конструкцией. Ниже — характеристики по позициям и оптические свойства.
Обозначение
GYTZA
Огнестойкость
Исполнение с огнезащитной оболочкой для прокладки в сооружениях и каналах связи.
Водоблокировка
Водоблокирующие элементы + заполнение трубки для повышения влагозащиты.

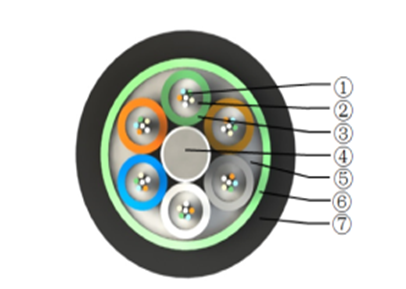

Структура
Свободные трубки + заполняющие канаты (по позициям ниже).
Варианты волокна
Поддержка G.652 / G.655 и многомодовых 50/125, 62.5/125.
Фото для блока продукта.
Технические характеристики (по позициям)
| Модель | Количество волокон | Количество свободных трубок | Количество заполн. канатов | Масса, кг/км | Допустимое усилие на растяжение (Н) | Допустимое усилие на раздавливание (Н/100мм) | Радиус изгиба |
|---|---|---|---|---|---|---|---|
| GYTZA-2~6Xn | 2~6 | 1 | 4 | 101 | 600/1500 | 300/1000 | 10D/20D |
| GYTZA-8~12Xn | 8~12 | 2 | 3 | 101 | |||
| GYTZA-14~24Xn | 14~24 | 3 | 2 | 101 | |||
| GYTZA-26~36Xn | 26~36 | 4 | 1 | 101 | |||
| GYTZA-38~48Xn | 38~48 | 5 | 0 | 101 | |||
| GYTZA-50~60Xn | 50~60 | 5 | 0 | 110 | |||
| GYTZA-62~72Xn | 62~72 | 6 | 0 | 110 | |||
| GYTZA-74~84Xn | 74~84 | 7 | 0 | 110 | |||
| GYTZA-86~96Xn | 86~96 | 8 | 0 | 110 | |||
| GYTZA-98~108Xn | 98~108 | 9 | 0 | 132 | |||
| GYTZA-110~120Xn | 110~120 | 10 | 0 | 132 | |||
| GYTZA-122~132Xn | 122~132 | 11 | 0 | 132 | |||
| GYTZA-134~144Xn | 134~144 | 12 | 0 | 132 | |||
| GYTZA-146~156Xn | 146~156 | 13 | 0 | 149 | |||
| GYTZA-158~168Xn | 158~168 | 14 | 0 | 149 | |||
| GYTZA-170~172Xn | 170~172 | 15 | 0 | 149 |
* Для «Допустимое усилие на растяжение», «Допустимое усилие на раздавливание», «Радиус изгиба» указаны общие значения.
Оптические свойства
| Тип волокна | Затухание @850 нм | Затухание @1300 нм | Затухание @1310 нм | Затухание @1550 нм | Пропускная способность @850 нм | Пропускная способность @1300 нм | Числовая апертура | Длина волны отсечки оптического кабеля |
|---|---|---|---|---|---|---|---|---|
| G.652 | --- | --- | ≤0,36 дБ/км | ≤0,22 дБ/км | --- | --- | --- | ≤1260 нм |
| G.655 | --- | --- | ≤0,40 дБ/км | ≤0,23 дБ/км | --- | --- | --- | ≤1450 нм |
| 50/125 | ≤3,3 дБ/км | ≤1,2 дБ/км | --- | --- | ≥500 МГц·км | ≥500 МГц·км | 0.200±0.015 | --- |
| 62.5/125 | ≤3,5 дБ/км | ≤1,2 дБ/км | --- | --- | ≥200 МГц·км | ≥500 МГц·км | 0.275±0.015 | --- |
* «Затухание (Attenuation)» — при +20°C.
