Оптоволокно
GYFTA

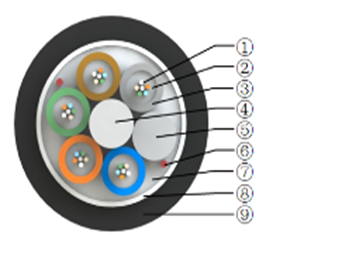

Небронированный оптический кабель с многослойной скрученной неметаллической армированной сердцевиной. Ниже — характеристики по позициям и оптические свойства.
Обозначение
GYFTA
Хорошие механические свойства
Обладает хорошими механическими свойствами, температурными характеристиками и огнезащитными свойствами.
Устойчивость к гидролизу
Сыпучий материал оболочки сам по себе обладает хорошей стойкостью к гидролизу и высокой прочностью.
Защита волокна
Тюбик наполнен специальной мазью, которая обеспечивает критическую защиту оптического волокна.
УФ-стойкость
Полиэтиленовая оболочка обладает хорошей устойчивостью к ультрафиолетовому излучению.
Водонепроницаемость
Специально разработанная герметичная конструкция оптического кабеля, которая эффективно предотвращает втягивание корпуса.
Меры водонепроницаемости
Единый неметаллический центральный армирующий сердечник, незакрепленный корпус заполнен специальными водонепроницаемыми составами, полное заполнение жилы кабеля, влагостойкий слой алюминиевой ленты с пластиковым покрытием (APL).
Небронированный оптический кабель с многослойной скрученной неметаллической армированной сердцевиной (GYFTA)
Технические характеристики (по позициям)
| Модель оптического кабеля | Количество оптических волокон | Количество рукавов | Количество заправочных канатов | Эталонный вес кабеля (кг/км) | Допустимое растягивающее усилие (N) | Допустимое усилие сплющивания (Н/100 мм) | Радиус изгиба (мм) |
|---|---|---|---|---|---|---|---|
| GYFTA-2 ~ 6Xn | 2~6 | 1 | 5 | 99 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-8 ~ 12Xn | 8~12 | 2 | 4 | 99 | |||
| GYFTA-14 ~18Xn | 14~18 | 3 | 3 | 99 | |||
| GYFTA-20 ~ 24Xn | 20~24 | 4 | 2 | 99 | |||
| GYFTA-26 ~ 30Xn | 26~30 | 5 | 1 | 99 | |||
| GYFTA-32 ~ 36Xn | 32~36 | 6 | 0 | 99 | |||
| GYFTA-2 ~ 6Xn | 2~6 | 1 | 6 | 111 | 600/1500 | ||
| GYFTA-8 ~ 12Xn | 8~12 | 2 | 5 | 111 | |||
| GYFTA-14 ~18Xn | 14~18 | 3 | 4 | 111 | |||
| GYFTA-20 ~ 24Xn | 20~24 | 4 | 3 | 111 | |||
| GYFTA-26 ~ 30Xn | 26~30 | 5 | 2 | 111 | |||
| GYFTA-32 ~ 36Xn | 32~36 | 6 | 1 | 111 | |||
| GYFTA-38 ~ 42Xn | 38~42 | 7 | 0 | 111 | |||
| GYFTA-44 ~ 48Xn | 44~48 | 4 | 2 | 122 | 600/1500 | ||
| GYFTA-50 ~ 60Xn | 50~60 | 5 | 1 | 122 | |||
| GYFTA-62 ~72Xn | 62~72 | 6 | 0 | 122 | |||
| GYFTA-2 ~ 6Xn | 2~6 | 1 | 7 | 127 | 1000/3000 | ||
| GYFTA-8 ~ 12Xn | 8~12 | 2 | 6 | 127 | |||
| GYFTA-14 ~18Xn | 14~18 | 3 | 5 | 127 | |||
| GYFTA-20 ~ 24Xn | 20~24 | 4 | 4 | 127 | |||
| GYFTA-26 ~ 30Xn | 26~30 | 5 | 3 | 127 | |||
| GYFTA-32 ~ 36Xn | 32~36 | 6 | 2 | 127 | |||
| GYFTA-38 ~ 42Xn | 38~42 | 7 | 1 | 127 | |||
| GYFTA-44 ~ 48Xn | 44~48 | 8 | 0 | 127 | |||
| GYFTA-50 ~ 60Xn | 50~60 | 5 | 3 | 136 | |||
| GYFTA-62 ~72Xn | 62~72 | 6 | 2 | 136 | |||
| GYFTA-74~84Xn | 74~84 | 7 | 1 | 136 | |||
| GYFTA-86 ~96Xn | 86~96 | 8 | 0 | 136 | |||
| GYFTA-98 ~ 108 Xn | 98~108 | 9 | 1 | 161 | |||
| GYFTA-110 ~ 120Xn | 110~120 | 10 | 0 | 161 | |||
| GYFTA-122 ~132Xn | 122~132 | 11 | 1 | 195 | |||
| GYFTA-134 ~ 144Xn | 134~144 | 12 | 0 | 195 |
* Для «Допустимое усилие сплющивания», «Радиус изгиба» указаны общие значения (долгое время/кратковременный). Для «Допустимое растягивающее усилие» указаны общие значения для групп моделей.
Оптические свойства
| Тип волокна | Затухание @850 нм | Затухание @1300 нм | Затухание @1310 нм | Затухание @1550 нм | Пропускная способность @850 нм | Пропускная способность @1300 нм | Числовая апертура | Длина волны отсечки оптического кабеля |
|---|---|---|---|---|---|---|---|---|
| G.652 | --- | --- | ≤0,36 дБ/км | ≤0,22 дБ/км | --- | --- | --- | ≤1260 нм |
| G.655 | --- | --- | ≤0,40 дБ/км | ≤0,23 дБ/км | --- | --- | --- | ≤1450 нм |
| 50/125 мкм | ≤3,3дБ/км | ≤1,2дБ/км | --- | --- | ≥500 МГц · км | ≥500 МГц · км | 0.200±0.015 NA | --- |
| 62,5/125 мкм | ≤3,5дБ/км | ≤1,2дБ/км | --- | --- | ≥200 МГц · км | ≥500 МГц · км | 0.275±0.015 NA | --- |
* «Затухание» — при +20°C.
