Оптоволокно
GYDTA
Многослойное скрученное небронированное оптическое волокно с оптическим кабелем. Ниже — характеристики по позициям и оптические свойства.
Обозначение
GYDTA
Хорошие механические свойства
Обладает хорошими механическими свойствами и температурными характеристиками.
Устойчивость к гидролизу
Сыпучий материал оболочки сам по себе обладает хорошей стойкостью к гидролизу и высокой прочностью.
Защита волокна
Тюбик наполнен специальной мазью, которая обеспечивает критическую защиту оптического волокна.
УФ-стойкость
Полиэтиленовая оболочка обладает хорошей устойчивостью к ультрафиолетовому излучению.
Водонепроницаемость
Специально разработанная герметичная конструкция оптического кабеля, которая эффективно предотвращает втягивание корпуса.
Гибкость применения
Использует 4, 6, 8 и 12-жильные волоконно-оптические ленты YOFC, которые являются гибкими в применении.

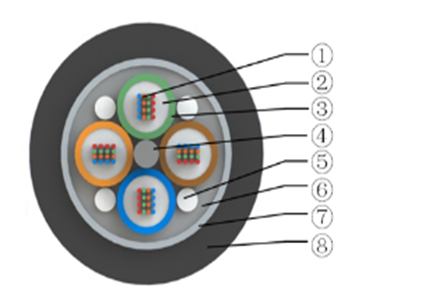

Многослойное скрученное небронированное оптическое волокно с оптическим кабелем (GYDTA)
Технические характеристики (по позициям)
| Модель оптического кабеля | Количество оптических волокон | Количество рукавов | Количество заправочных канатов | Эталонный вес кабеля (кг/км) | Допустимое растягивающее усилие (N) | Допустимое усилие сплющивания (Н/100 мм) | Радиус изгиба (мм) |
|---|---|---|---|---|---|---|---|
| ГИДТА-48Xn | 4×12 | 1 | 3 | 265 | 600/1500 | 300/1000 | 10D/20D |
| ГИДТА-96Xn | 8×12 | 2 | 2 | 265 | |||
| ГИДТА-144Xn | 12×12 | 3 | 1 | 265 | |||
| ГИДТА-216Xn | 18×12 | 3 | 1 | 295 | |||
| ГИДТА-288Xn | 24×12 | 4 | 0 | 295 | |||
| ГИДТА-360Xn | 30×12 | 5 | 0 | 295 | |||
| ГИДТА-432Xn | 36×12 | 6 | 0 | 395 |
* Для «Допустимое растягивающее усилие», «Допустимое усилие сплющивания», «Радиус изгиба» указаны общие значения (долгое время/кратковременный).
Оптические свойства
| Тип волокна | Затухание @850 нм | Затухание @1300 нм | Затухание @1310 нм | Затухание @1550 нм | Пропускная способность @850 нм | Пропускная способность @1300 нм | Числовая апертура | Длина волны отсечки оптического кабеля |
|---|---|---|---|---|---|---|---|---|
| G.652 | --- | --- | ≤0,36 дБ/км | ≤0,22 дБ/км | --- | --- | --- | ≤1260 нм |
| G.655 | --- | --- | ≤0,40 дБ/км | ≤0,23 дБ/км | --- | --- | --- | ≤1450 нм |
| 50/125 мкм | ≤3,3дБ/км | ≤1,2дБ/км | --- | --- | ≥500 МГц · км | ≥500 МГц · км | 0.200±0.015 NA | --- |
| 62,5/125 мкм | ≤3,5дБ/км | ≤1,2дБ/км | --- | --- | ≥200 МГц · км | ≥500 МГц · км | 0.275±0.015 NA | --- |
* «Затухание» — при +20°C.
