Оптоволокно

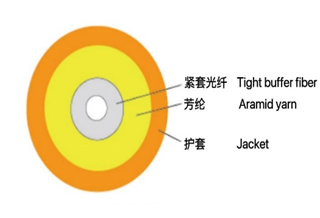

Одножильный оптический кабель
GJFJV (H)
Огнестойкий оптический кабель с плотной оболочкой, армированный арамидом
Тип
Оптоволоконный
Плотная оболочка
Использует плотный рукав из оптического волокна Φ900 мкм или Φ600 мкм, который легко отслаивается и используется
Огнестойкость
Плотно обернутое оптическое волокно обладает хорошими огнезащитными свойствами
Арамидное усиление
Компоненты, армированные арамидом, обеспечивают превосходные характеристики при растяжении
Защита оболочки
Внешний защитный материал обладает преимуществами коррозионной стойкости, водонепроницаемости, защиты от УФ-излучения, огнестойкости и экологичности
Технические параметры кабеля
| Модель кабеля | Эталонный диаметр (мм) | Эталонный вес (кг/км) | Диаметр волокна (мкм) | Допустимое растягивающее усилие (N) | Допустимое усилие сплющивания (Н/100 мм) | Радиус изгиба (мм) |
|---|---|---|---|---|---|---|
| GJFJH-1.6 | 1.6±0.2 | ПВХ: 2.4 / LSZH: 2.6 | 600±50 | 40/80 | 100/500 | 60/30 |
| GJFJH-1.9 | 1.9±0.2 | ПВХ: 3.5 / LSZH: 4.5 | 900±50 | 60/100 | 100/500 | 60/30 |
| GJFJH-2.8 | 2.8±0.2 | ПВХ: 6 / LSZH: 7.5 | 900±50 | 60/100 | 100/500 | 60/30 |
* D — наружный диаметр кабеля. Долгосрочные / краткосрочные значения указаны для растягивающего усилия и усилия сплющивания. Значения для динамического / статического радиуса изгиба.
Параметры оптоволокна
| Тип волокна | Затухание (дБ/км) | Затухание (дБ/км) | Затухание (дБ/км) | Затухание (дБ/км) | Полная пропускная способность (МГц*км) | Эффективная пропускная способность (МГц*км) | Длина канала Ethernet 10G (м) | Минимальный радиус изгиба (мм) |
|---|---|---|---|---|---|---|---|---|
| G652D | 0.36/0.22 (тип.) | 0.5/0.4 (макс.) | — | — | — | — | — | 16 |
| G657A1 | 0.36/0.22 (тип.) | 0.5/0.4 (макс.) | — | — | — | — | — | 10 |
| G657A2 | 0.36/0.22 (тип.) | 0.5/0.4 (макс.) | — | — | — | — | — | 7.5 |
| 50/125 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥500/500 | — | — | 30 |
| 62.5/125 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥200/500 | — | — | 30 |
| OM3 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥1500/500 | ≥2000 | ≤300 | 30 |
| OM4 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥3500/500 | ≥4700 | ≤550 | 30 |
| BI-OM3 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
| BI-OM4 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
* Значения затухания указаны для длин волн 1310/1550 нм (для одномодовых волокон) и 850/1300 нм (для многомодовых). Пропускная способность указана для соответствующих длин волн.
