Оптоволокно

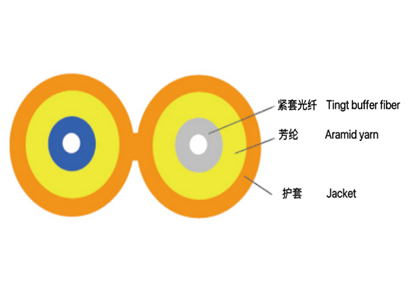

Двухжильный оптический кабель
GJFJBV (H)
8-образный огнестойкий оптический кабель с плотной оболочкой, армированный арамидом
Тип
Оптоволоконный
Плотная оболочка
Использует плотный рукав из оптического волокна Φ900 мкм или Φ600 мкм, который легко отслаивается и используется
Огнестойкость
Плотно обернутое оптическое волокно обладает хорошими огнезащитными свойствами
Арамидное усиление
Компоненты, армированные арамидом, обеспечивают превосходные характеристики при растяжении
8-образная конструкция
Оболочка с 8-образной структурой легко снимается и разветвляется при использовании
Технические параметры кабеля
| Модель кабеля | Эталонный диаметр (мм) | Эталонный вес (кг/км) | Диаметр волокна (мкм) | Допустимое растягивающее усилие (N) | Допустимое усилие сплющивания (Н/100 мм) | Радиус изгиба (мм) |
|---|---|---|---|---|---|---|
| GJBFJH-1.6 | (3.4±0.3)×(1.6±0.3) | ПВХ: 4.8 / LSZH: 5.3 | 600±50 | 40/80 | 100/500 | 60/30 |
| GJBFJH-1.9 | (4.0±0.3)×(1.9±0.3) | ПВХ: 8 / LSZH: 8.7 | 900±50 | 100/200 | 100/500 | 60/30 |
| GJBFJH-2.8 | (5.8±0.3)×(2.8±0.3) | ПВХ: 11.6 / LSZH: 14.8 | 900±50 | 100/200 | 100/500 | 60/30 |
* D — наружный диаметр кабеля. Долгосрочные / краткосрочные значения указаны для растягивающего усилия и усилия сплющивания. Значения для динамического / статического радиуса изгиба.
Параметры оптоволокна
| Тип волокна | Затухание (дБ/км) | Полная пропускная способность (МГц*км) | Эффективная пропускная способность (МГц*км) | Длина канала Ethernet 10G (м) | Минимальный радиус изгиба (мм) |
|---|---|---|---|---|---|
| G652D | 0.36/0.22 (тип.) / 0.5/0.4 (макс.) | — | — | — | 16 |
| G657A1 | 0.36/0.22 (тип.) / 0.5/0.4 (макс.) | — | — | — | 10 |
| G657A2 | 0.36/0.22 (тип.) / 0.5/0.4 (макс.) | — | — | — | 7.5 |
| 50/125 | — / — (тип.) / 3.0/1.0 (макс.) | ≥500/500 | — | — | 30 |
| 62.5/125 | — / — (тип.) / 3.0/1.0 (макс.) | ≥200/500 | — | — | 30 |
| OM3 | — / — (тип.) / 3.0/1.0 (макс.) | ≥1500/500 | ≥2000 | ≤300 | 30 |
| OM4 | — / — (тип.) / 3.0/1.0 (макс.) | ≥3500/500 | ≥4700 | ≤550 | 30 |
| BI-OM3 | — / — (тип.) / 3.0/1.0 (макс.) | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
| BI-OM4 | — / — (тип.) / 3.0/1.0 (макс.) | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
* Значения затухания указаны для длин волн 1310/1550 нм (для одномодовых волокон) и 850/1300 нм (для многомодовых). Пропускная способность указана для соответствующих длин волн.
