Оптоволокно

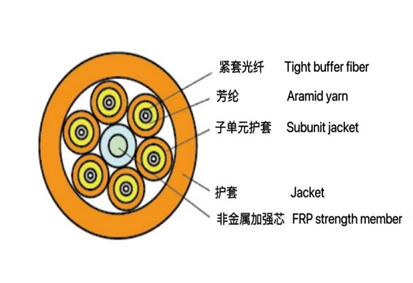

Ответвительный оптический кабель
GJBFJV (H)
Многоцелевой оптический кабель с неметаллическим центральным армирующим сердечником
Тип
Оптоволоконный
Центральное усиление
Многослойная структура скрученного оптического кабеля с неметаллической сердцевиной, усиленной по центру, чтобы оптический кабель мог выдерживать большее натяжение
Защита оболочки
Внешний защитный материал обладает преимуществами коррозионной стойкости, водонепроницаемости, защиты от УФ-излучения, огнестойкости и экологичности
Арамидное усиление
Компоненты, армированные арамидом, обеспечивают превосходные характеристики при растяжении
Применение
Подходит для внутренней встроенной проводки и в качестве основного кабеля здания
Технические параметры кабеля
| Модель кабеля | Диаметр кабеля (мм) | Эталонный вес (кг/км) | Эталонный вес (кг/км) | Допустимое растягивающее усилие (N) | Допустимое усилие сплющивания (Н/100 мм) | Радиус изгиба (мм) |
|---|---|---|---|---|---|---|
| GJBFJH-X-XX-04Xn | 7.4±0.5 | ПВХ: 50 | LSZH: 56 | 130/440 | 300/1000 | 20D/10D |
| GJBFJH-X-XX-06Xn | 8.4±0.5 | ПВХ: 66 | LSZH: 74 | 200/660 | 300/1000 | 20D/10D |
| GJBFJH-X-XX-08Xn | 9.8±0.5 | ПВХ: 91 | LSZH: 101 | 200/660 | 300/1000 | 20D/10D |
| GJBFJH-X-XX-12Xn | 12.4±0.5 | ПВХ: 140 | LSZH: 155 | 200/660 | 300/1000 | 20D/10D |
| GJBFJH-X-XX-18Xn | 12.4±0.5 | ПВХ: 140 | LSZH: 155 | 400/1320 | 300/1000 | 20D/10D |
| GJBFJH-X-XX-24Xn | 14.4±0.5 | ПВХ: 181 | LSZH: 201 | 400/1320 | 300/1000 | 20D/10D |
| GJBFJH-X-XX-36Xn | 16.4±0.5 | ПВХ: 208 | LSZH: 255 | 400/1320 | 300/1000 | 20D/10D |
| GJBFJH-X-XX-48Xn | 19±0.5 | ПВХ: 280 | LSZH: 344 | 400/1320 | 300/1000 | 20D/10D |
* D — наружный диаметр кабеля. Долгосрочные / краткосрочные значения указаны для растягивающего усилия и усилия сплющивания. Значения для динамического / статического радиуса изгиба.
Параметры оптоволокна
| Тип волокна | Затухание (дБ/км) | Затухание (дБ/км) | Затухание (дБ/км) | Затухание (дБ/км) | Полная пропускная способность (МГц*км) | Эффективная пропускная способность (МГц*км) | Длина канала Ethernet 10G (м) | Минимальный радиус изгиба (мм) |
|---|---|---|---|---|---|---|---|---|
| G652D | 0.36/0.22 (тип.) | 0.5/0.4 (макс.) | — | — | — | — | — | 16 |
| G657A1 | 0.36/0.22 (тип.) | 0.5/0.4 (макс.) | — | — | — | — | — | 10 |
| G657A2 | 0.36/0.22 (тип.) | 0.5/0.4 (макс.) | — | — | — | — | — | 7.5 |
| 50/125 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥500/500 | — | — | 30 |
| 62.5/125 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥200/500 | — | — | 30 |
| OM3 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥1500/500 | ≥2000 | ≤300 | 30 |
| OM4 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥3500/500 | ≥4700 | ≤550 | 30 |
| BI-OM3 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
| BI-OM4 | — | — | 3.0/1.0 (тип.) | 3.5/1.5 (макс.) | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
* Значения затухания указаны для длин волн 1310/1550 нм (для одномодовых волокон) и 850/1300 нм (для многомодовых). Пропускная способность указана для соответствующих длин волн.
