Оптоволокно
GCYFY

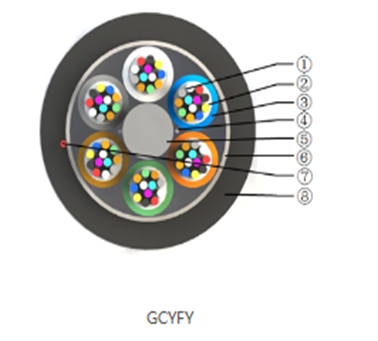

Миниатюрный многослойный витой неметаллический оптический кабель представляет собой одномодовое или многомодовое оптическое волокно длиной 250 мкм, вставленное в свободную втулку из высокомодульного материала, заполненную нетоксичными и безвредными водонепроницаемыми составами.Центр кабельной жилы представляет собой неметаллическую армированную жилу (FRP), а свободная втулка (или наполняющий трос) пересекается вокруг центральной армированной жилы, образуя компактную круглую кабельную жилу.Снаружи армированной сердцевины находится водоблокирующая нить, а затем в кабель экструдируется оболочка из черного или цветного полиэтилена высокой плотности (HDPE).
Обозначение
GCYFY
Неметаллическая конструкция
Конструкция неметаллической конструкции эффективно предотвращает радиочастотные помехи и помехи от электромагнитных волн.
Водонепроницаемость
Специально разработанная герметичная конструкция оптического кабеля, которая эффективно предотвращает втягивание корпуса. Незакрепленный корпус пропитан специальной мазью, которая полностью гарантирует водонепроницаемость оптического кабеля.
Гибкость
Обладает хорошей мягкостью.
Высокая плотность
Оптоволоконный узел имеет высокую плотность, малый диаметр кабеля и малый вес, что является лучшим выбором для метода прокладки воздушным обдувом.
Многослойный неметаллический оптический кабель с воздушным обдувом (GCYFY)
Технические характеристики
| Модель оптического кабеля | Количество оптических волокон | Количество рукавов | Количество заправочных канатов | Диаметр оптического кабеля (мм) | Эталонный вес оптического кабеля (кг/км) | Допустимое растягивающее усилие (N) | Допустимое усилие сплющивания (Н/100 мм) | Радиус изгиба (мм) |
|---|---|---|---|---|---|---|---|---|
| GCYFY-24~72Xn | 24~72 | 2~6 | 4~0 | 5.6 | 21 | 150/500 | 150/450 | 10D/20D |
| GCYFY-96Xn | 96 | 8 | 0 | 6.4 | 31 | 250/800 | 150/450 | 10D/20D |
| GCYFY-144Xn | 144 | 12 | 0 | 8.3 | 49 | 250/800 | 150/450 | 10D/20D |
* Указаны значения для долгого времени/кратковременного.
Оптические свойства
| Тип волокна | Затухание @850 нм | Затухание @1300 нм | Затухание @1310 нм | Затухание @1550 нм | Пропускная способность @850 нм | Пропускная способность @1300 нм | Числовая апертура | Длина волны отсечки оптического кабеля |
|---|---|---|---|---|---|---|---|---|
| G.652 | --- | --- | ≤0,36 дБ/км | ≤0,22 дБ/км | --- | --- | --- | ≤1260 нм |
| G.657 | --- | --- | ≤0,36 дБ/км | ≤0,22 дБ/км | --- | --- | --- | ≤1260 нм |
| 50/125 мкм | ≤3,3дБ/км | ≤1,2дБ/км | --- | --- | ≥500 МГц · км | ≥500 МГц · км | --- | --- |
| 62,5/125 мкм | ≤3,5дБ/км | ≤1,2дБ/км | --- | --- | ≥200 МГц · км | ≥500 МГц · км | 0.275±0.015 NA | --- |
* «Затухание» — при +20°C.
