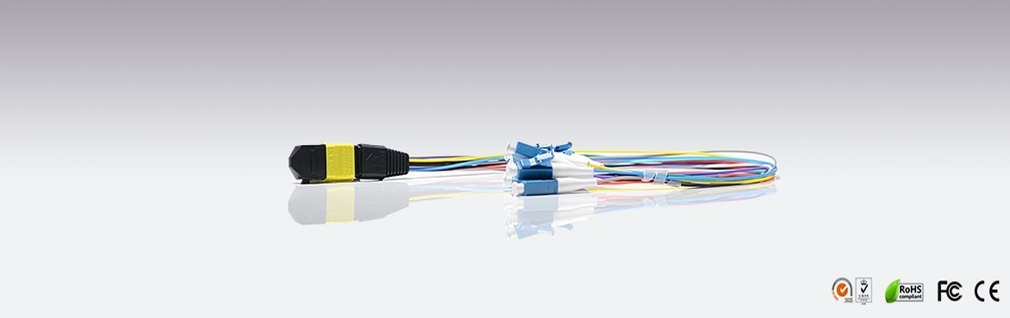

Веерообразный соединительный кабель MPO/MTP с диаметром оболочки 0,9 мм — это высокоплотное решение для многоволоконных подключений. Идеально подходит для систем с большим количеством сердечников и обеспечивает низкие потери, отличную повторяемость и надежность.
| Уровень производительности | Разъем / Модель | Торцевая поверхность | Стандартные потери | Низкие потери | ||
|---|---|---|---|---|---|---|
| IL (макс) (дБ) | RL (мин) (дБ) | IL (макс) (дБ) | RL (мин) (дБ) | |||
| Разъем MPO/MTP | ||||||
| SM | 12F/BTR | ≤0,70 | ≥60 | ≤0,35 | ≥60 | |
| 24F/BTR | ≤0,75 | ≥60 | ≤0,35 | ≥60 | ||
| 48F/BTR | ≤0,75 | ≥60 | ||||
| MM | 12F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | |
| 24F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 48F/PC | ≤0,50 | ≥20 | ||||
| Разъем LC/SC/FC/ST | ||||||
| SM | BTR | ≤0,30 | ≥60 | ≤0,10 | ≥60 | |
| APC | ≤0,20 | ≥50 | ≤0,10 | ≥50 | ||
| MM | PC | ≤0,20 | ≥30 | ≤0,10 | ≥30 | |
| Механические свойства | Стандартный ассортимент | Эталонный стандарт |
|---|---|---|
| △IL после 50 вязок (MPO/MTP) | ≤0,3 дБ | GR-1435 |
| △IL после 500 вязок (LC/SC/FC/ST) | ≤0,2 дБ | IEC 61300-2-2 |
| Минимальный радиус изгиба (динамический) | 20*OD (диаметр оптического кабеля) | |
| Минимальный радиус изгиба (статический) | 15*OD (диаметр оптического кабеля) |
| Условия окружающей среды | Стандартный ассортимент | Эталонный стандарт |
|---|---|---|
| Рабочая температура | -40~60°С | IEC 61753-1 |
| Температура хранения | -45~85°С |
